Technische Daten und Design
| Dimensions | 182mm±0,5mm*105mm±0.5mm, Φ207,3mm±0,5mm | TkSpannung: | -(0,25±0,01)%/K |
| Dicke | 130±13μm | TkStrom: | +(0,041±0,004)%/K |
| Vorderseite (-) | 16 Hauptleiter (Silber), 155 Sekundärleiter, blaue (dunkelblaue) Antireflexionsschicht (Siliziumnitrid) | TkPower: | -(0,305±0,025)%/K |
| Rückseite (+) | 16 Hauptleiter (Silber), 126 Sekundärleiter, blaue (dunkelblaue) Antireflexionsschicht (Siliziumnitrid) | Rsh≥50Ω, Irev2≤0,5A | |

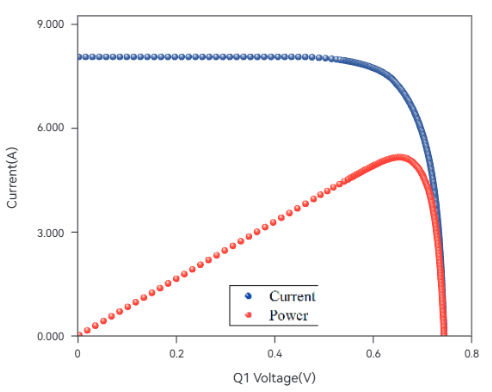

IV-Kennlinie
Frontseiten-Elektroleistungsverteilung
| Effizienz Eff(%) | Maximale Ausgangsleistung Pmpp(W) | Spannung am maximalen Leistungspunkt Vmpp(V) | Strom am maximalen Leistungspunkt Impp(A) | Leerlaufspannung Uoc(V) | Kurzschlussstrom Isc(A) | Füllfaktor FF(%) | |
|---|---|---|---|---|---|---|---|
| 26,7 | 5,10 | 0,633 | 8,053 | 0,740 | 8,215 | 83,84 | |
| 26,6 | 5,08 | 0,633 | 8,023 | 0,740 | 8,191 | 83,79 | |
| 26,5 | 5,06 | 0,632 | 8,005 | 0,739 | 8,177 | 83,73 | |
| 26,4 | 5,04 | 0,632 | 7,975 | 0,739 | 8,156 | 83,62 | |
| 26,3 | 5,02 | 0,631 | 7,958 | 0,739 | 8,138 | 83,49 | |
| 26,2 | 5,00 | 0,630 | 7,940 | 0,739 | 8,118 | 83,37 | |
| 26,1 | 4,98 | 0,629 | 7,922 | 0,739 | 8,106 | 83,18 | |
| 26,0 | 4,96 | 0,628 | 7,904 | 0,738 | 8,100 | 83,03 | |
| 25,9 | 4,94 | 0,627 | 7,879 | 0,738 | 8,086 | 82,85 | |
| 25,8 | 4,93 | 0,626 | 7,869 | 0,738 | 8,070 | 82,72 | |
| 25,7 | 4,91 | 0,625 | 7,851 | 0,737 | 8,062 | 82,58 | |
| 25,6 | 4,89 | 0,624 | 7,833 | 0,737 | 8,050 | 82,39 | |
| 25,5 | 4,87 | 0,623 | 7,815 | 0,737 | 8,043 | 82,12 | |
| 25,4 | 4,85 | 0,622 | 7,796 | 0,737 | 8,031 | 81,94 | |
| 25,3 | 4,83 | 0,621 | 7,778 | 0,736 | 8,026 | 81,77 | |
| Standard-Testbedingungen: 1000 W/m², AM1,5, 25℃ Die oben genannten technischen Parameter können sich aufgrund technischer Änderungen und Tests ändern. Tongwei Solar behält sich das endgültige Interpretationsrecht vor. | |||||||
Rückseiten-Elektroleistungsparameter
| Effizienz Eff(%) | Maximale Ausgangsspannung Pmpp(W) | Maximaler Ausgangsstrom Umpp(V) | Maximaler Ausgangsstrom Impp(A) | Leerlaufspannung Uoc(V) | Kurzschlussstrom Isc(A) | Füllfaktor FF(%) |
|---|---|---|---|---|---|---|
| >22,5 | 4,36 | 0,590 | 7,387 | 0,701 | 7,2932 | 85,28 |
| 21,5-22,0 | 4,13 | 0,580 | 7,117 | 0,695 | 7,2697 | 81,80 |
| 21,0-21,5 | 4,03 | 0,571 | 7,054 | 0,695 | 7,1954 | 80,63 |
| ＜21,0 | 3,95 | 0,565 | 6,988 | 0,693 | 7,1534 | 79,71 |
| Standard-Testbedingungen: 1000 W/m², AM1,5, 25℃ Die oben genannten technischen Parameter unterliegen technischen Änderungen und Testbedingungen. Tongwei Solar behält sich das endgültige Auslegungsrecht vor. | ||||||
